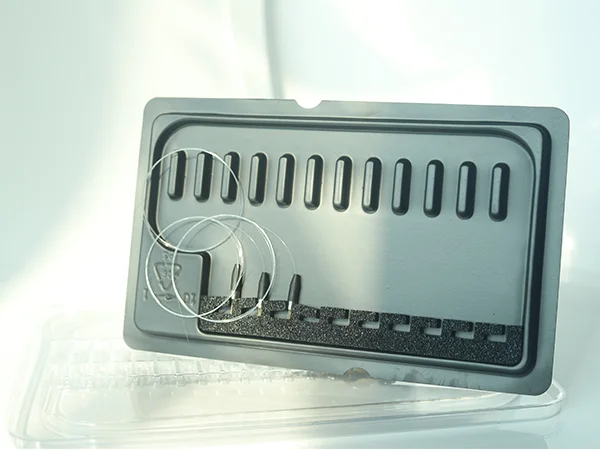

Apa yang Harus Anda Ketahui Tentang Kemasan Termoplastik Anti-Statis untuk Elektronik? - Berita - Zhongshan Shunxin Packaging Material Co., Ltd.

Listrik statis merupakan masalah praktis dalam manufaktur elektronik karena komponen sensitif dapat terkena muatan elektrostatik selama penyimpanan, penanganan, perakitan, inspeksi dan transportasi. Oleh karena itu, pengemasan perlu melakukan lebih dari sekadar memisahkan produk secara fisik. Ini juga harus memberikan perilaku elektrostatis yang terkontrol dengan tetap menjaga karakteristik dimensi, mekanis dan kebersihan yang dibutuhkan oleh aplikasi. Baki thermoformed yang terbuat dari PP, PET, PS, dan plastik lain yang sesuai dapat dikonfigurasikan di sekitar masing-masing komponen, papan sirkuit, konektor, sensor, komponen optoelektronik, dan rakitan elektronik industri. Bahan, kisaran ketahanan permukaan, geometri rongga, ketebalan dinding, warna, perlakuan permukaan, dan struktur penumpukan semuanya dapat memengaruhi kinerja kemasan akhir. Dirancang dengan baikKemasan Termoplastik Anti-Statisdimulai dengan komponen dan penanganan lingkungan, kemudian menghubungkan pemilihan material dengan tata letak rongga dan kontrol produksi. Thermoforming format besar juga memungkinkan pengembangan kemasan untuk komponen berukuran besar atau sistem multi-bagian daripada membatasi solusi pada baki standar kecil.

Daftar isi

Klik bagian mana pun di bawah untuk langsung menuju ke topik yang ingin Anda jelajahi.

01. Apa yang Perlu Dikontrol pada Kemasan ESD?
02. Termoplastik Mana yang Sesuai dengan Aplikasi ESD yang Berbeda?
03. Bagaimana Seharusnya Ketahanan Permukaan Ditentukan?
04. Bagaimana Seharusnya Baki ESD Didesain?
05. Mengapa Thermoforming Berguna untuk Baki Elektronik?
06. Dimana Baki ESD Biasa Digunakan?
07. Bagaimana Kebersihan dan Perlindungan Produk Bekerja Sama?
08. Informasi Apa yang Dibutuhkan untuk Pengembangan Kustom?
09. Apa yang Harus Diperiksa Sebelum Pengiriman?
10. Pertanyaan yang Sering Diajukan

Apa yang Perlu Dikontrol pada Kemasan ESD?

Pengemasan elektronik berfungsi sebagai bagian dari sistem penanganan di sekitar suatu komponen. Jika komponen tersebut sensitif terhadap peristiwa elektrostatis, baki harus memberikan perilaku listrik yang dapat diprediksi selain pengaturan fisiknya. Inilah sebabnya mengapa kemasan ESD harus ditentukan melalui karakteristik bahan dan permukaan yang dapat diukur, bukan hanya melalui penampilannya saja.

Muatan statis dapat berkembang melalui kontak dan pemisahan antara bahan yang berbeda, pergerakan selama penanganan, gesekan, dan aktivitas manufaktur umum lainnya. Komponen sensitif mungkin melewati banyak tahapan sebelum perakitan akhir, sehingga kemasan dapat dibuka, dipindahkan, ditumpuk, dan digunakan kembali beberapa kali. Setiap tahap menciptakan peluang terjadinya kondisi elektrostatis yang tidak terkendali jika kemasannya tidak dirancang dengan tepat.

Struktur kemasan juga mempengaruhi pergerakan produk. Baki dengan rongga khusus dapat memisahkan masing-masing komponen dan mengurangi kontak yang tidak perlu antara bagian-bagian yang berdekatan. Untuk konektor, sensor, komponen terkait PCB, dan produk presisi lainnya, penentuan posisi yang terkontrol dapat membuat penanganan manual dan jalur produksi menjadi lebih teratur.

Perilaku Elektrostatis

Bahan tersebut harus memberikan karakteristik ketahanan permukaan tertentu yang sesuai dengan strategi perlindungan ESD yang diinginkan. Produk dan lingkungan penanganan yang berbeda mungkin memerlukan sifat kelistrikan yang berbeda.

Perlindungan Mekanis

Baki harus menopang bagian secara fisik dan mengurangi pergerakan, kontak, dan benturan yang tidak diinginkan selama operasi penyimpanan, pemindahan, dan pengangkutan normal.

Organisasi Dimensi

Rongga khusus produk menjaga komponen tetap berada di lokasi terkendali dan dapat membuat pemuatan, pembongkaran, inspeksi, dan pemindahan jalur produksi lebih mudah diprediksi.

Kompatibilitas Penanganan

Baki harus dirancang berdasarkan proses sebenarnya, termasuk penanganan manual, pergerakan otomatis, penumpukan, penumpukan, penyimpanan sementara, dan pergantian sisi jalur.

Pengemasan elektronik yang efektif menggabungkan kontrol elektrostatik dengan organisasi fisik. Tidak ada fungsi yang boleh diperlakukan sebagai fitur terisolasi.

Penting juga untuk dipahami bahwa tidak semua komponen elektronik memiliki sensitivitas atau persyaratan penanganan yang sama. Paket semikonduktor, konektor, sensor, modul optik, dan papan sirkuit rakitan dapat berbeda dalam berat, bentuk, permukaan terbuka, dan lingkungan proses. Oleh karena itu, pengemasan harus dikembangkan berdasarkan produk sebenarnya daripada mengandalkan satu struktur baki universal.

Perilaku ESD yang ditentukan:karakteristik kelistrikan harus ditentukan sesuai dengan persyaratan komponen dan proses.
Posisi stabil:rongga individu dapat membatasi pergerakan yang tidak diinginkan selama penanganan.
Struktur yang sesuai:ketebalan dinding, kedalaman dan geometri harus sesuai dengan fisik produk.
Kompatibilitas proses:penumpukan, penumpukan, inspeksi dan penanganan di sisi garis harus dipertimbangkan sejak awal.

Termoplastik Mana yang Sesuai dengan Aplikasi ESD yang Berbeda?

Seleksi termoplastik mempengaruhi lebih dari sekedar perilaku listrik. Hal ini juga menentukan kekakuan, ketahanan benturan, fleksibilitas, transparansi, perilaku suhu, penampilan dan karakteristik pembentukan. Untuk baki elektronik, sifat-sifat ini perlu dipertimbangkan bersama karena bahan yang memberikan satu fitur yang diinginkan mungkin menimbulkan keterbatasan di area lain.

hal untuk Penanganan Berulang

hal berguna ketika baki memerlukan kombinasi ketahanan lelah lentur, ketahanan jatuh, dan ketahanan suhu. Karakteristik ini relevan dalam aplikasi dimana baki dapat dimuat berulang kali, dipindahkan, ditumpuk atau dikembalikan ke area produksi.

Lingkungan SMT dapat melibatkan penanganan yang sering dan pergerakan terorganisir antar tahapan proses. Struktur berbasis PP dapat dipertimbangkan jika kemasan harus tahan terhadap penggunaan berulang dengan tetap mempertahankan karakteristik elektrostatis yang ditentukan.

PELIHARAAN untuk Transparansi dan Kekakuan

PELIHARAAN memberikan transparansi tinggi dan kekerasan yang baik, sehingga berguna ketika pemeriksaan komponen dan visibilitas produk penting. Baki transparan dapat memudahkan operator mengidentifikasi susunan komponen tanpa perlu memindahkan setiap item dari posisinya.

Visibilitas juga dapat mendukung alur kerja yang berorientasi pada inspeksi. Ketika konsep pengemasan memungkinkan operator untuk melihat produk secara langsung, baki dapat memberikan pengaturan sekaligus mempertahankan pandangan yang jelas terhadap komponen.

PS untuk Struktur Baki Umum

PS relatif rapuh dan memiliki transparansi yang lebih rendah dibandingkan PET. Namun hal ini dapat dipertimbangkan untuk baki pergantian komponen elektronik serba guna dimana keseluruhan struktur dan lingkungan penanganannya sesuai dengan karakteristiknya.

Pilihan yang tepat tidak boleh didasarkan pada nama materi saja. Berat komponen sebenarnya, dimensi rongga, dampak yang diharapkan, kondisi suhu, persyaratan transparansi dan frekuensi penanganan yang diharapkan semuanya mempengaruhi pemilihan.

Bahan	Karakteristik Utama	Aplikasi Khas	Pertimbangan Pemilihan Utama
hal	Ketahanan lelah lentur yang baik, ketahanan jatuh dan tahan suhu.	Baki penanganan SMT, baki pergantian, dan kemasan elektronik yang dapat digunakan kembali.	Penanganan berulang, paparan benturan, kondisi suhu dan fleksibilitas struktural.
PELIHARAAN	Transparansi tinggi dan kekerasan yang baik.	Baki inspeksi dan kemasan dimana visibilitas komponen penting.	Transparansi, kekakuan, penampilan dan struktur rongga yang dibutuhkan.
PS	Relatif rapuh dengan transparansi sedikit lebih rendah.	Penanganan komponen elektronik umum dan baki pergantian.	Persyaratan struktural umum dan kondisi penanganan.
Termoplastik Lain yang Cocok	Dipilih sesuai dengan persyaratan produk dan proses tertentu.	Kemasan elektronik khusus yang disesuaikan.	Karakteristik listrik, mekanik, lingkungan dan penampilan yang diperlukan.

Dalam praktiknya, kinerja kelistrikan harus tetap terhubung dengan kinerja mekanis. Baki mungkin memiliki kisaran ketahanan yang diinginkan namun masih kurang cocok untuk produk jika bentuk, fleksibilitas, atau perilaku suhunya tidak sesuai dengan lingkungan penanganan.

Prinsip pemilihan bahanPilih plastik dengan mengevaluasi karakteristik kelistrikan, geometri komponen, pembebanan mekanis, transparansi, paparan suhu, dan kondisi produksi secara bersamaan.

Bagaimana Seharusnya Ketahanan Permukaan Ditentukan?

Resistansi permukaan adalah salah satu parameter teknis utama dalam kemasan ESD karena memberikan cara terukur untuk menggambarkan perilaku kelistrikan bahan kemasan. Kisaran target harus dipilih sesuai dengan persyaratan ESD komponen dan lingkungan penanganan di sekitarnya.

Program pengemasan yang disesuaikan dapat menentukan ketahanan permukaan dari 1,0×10⁴Ω hingga 1,0×10¹¹Ω. Kisaran tersebut mencakup beberapa persyaratan kontrol elektrostatis, namun adanya rentang yang luas tidak berarti bahwa satu nilai secara otomatis cocok untuk setiap aplikasi.

Lingkungan manufaktur elektronik yang berbeda dapat memiliki persyaratan berbeda untuk pengendalian muatan, penanganan material, dan integrasi proses. Baki yang digunakan untuk pergantian komponen umum mungkin memiliki spesifikasi berbeda dari baki yang digunakan untuk inspeksi sensitif, penanganan otomatis, atau pengemasan komponen dengan struktur konduktif terbuka.

Mulailah Dengan Persyaratan Komponen

Pertanyaan pertama adalah tingkat kendali ESD apa yang diperlukan oleh komponen dan proses penanganan. Spesifikasi kemasan kemudian harus dikembangkan berdasarkan persyaratan tersebut daripada memilih nilai kelistrikan hanya karena nilai tersebut umum digunakan.

Pertimbangkan Sistem Pengemasan Lengkap

Baki hanyalah salah satu elemen dari lingkungan pengemasan. Karton luar, bahan bantalan, pemisah, permukaan kerja, peralatan penanganan, dan komponen kemasan lainnya juga dapat mempengaruhi kondisi elektrostatis di sekitar produk.

Hal ini membuat pemikiran tingkat sistem menjadi penting. Baki dengan karakteristik resistansi terkendali harus tetap diintegrasikan ke dalam proses penanganan yang mengenali perilaku kelistrikan material dan peralatan di sekitarnya.

Hubungkan Resistensi Dengan Geometri

Spesifikasi kelistrikan tidak boleh menyebabkan para insinyur mengabaikan perlindungan fisik. Kedalaman rongga, jarak dinding, dan struktur posisi perlu melindungi komponen sekaligus mempertahankan fungsi elektrostatis yang diperlukan.

Tentukan rentang resistensi yang diperlukan:menghubungkan nilai target dengan persyaratan perlindungan ESD yang sebenarnya.
Jaga komponen dalam posisi terkendali:menggunakan rongga dan menemukan fitur jika diperlukan.
Tinjau lingkungan penanganan lengkap:pertimbangkan bahan dan peralatan lain yang berinteraksi dengan baki.
Verifikasi produk jadi:gunakan peralatan pengujian resistansi yang sesuai untuk memeriksa apakah karakteristik kelistrikan yang ditentukan telah tercapai.

Spesifikasi yang terukur juga memudahkan komunikasi antara desainer kemasan, produsen komponen, dan tim produksi. Daripada mendeskripsikan baki hanya sebagai “anti-statis”, proyek ini dapat mengidentifikasi kisaran resistansi yang diinginkan dan konstruksi material yang diperlukan untuk mencapainya.

Bagaimana Seharusnya Baki ESD Didesain?

Kontrol kelistrikan hanyalah sebagian dari masalah desain. Baki elektronik juga harus menahan komponen dengan aman, memungkinkan pemuatan dan pembongkaran yang praktis, sesuai dengan peralatan penanganan dan tetap kompatibel dengan persyaratan penumpukan atau penumpukan.

1. Tentukan Amplop Produk

Mulailah dengan dimensi komponen yang tepat. Catat panjang, lebar, tinggi, diameter, tonjolan, lokasi konektor, permukaan sensitif, dan area apa pun yang tidak boleh bersentuhan dengan baki.

Untuk rakitan elektronik tidak beraturan, informasi desain yang berguna mungkin mencakup beberapa dimensi penampang, bukan satu ukuran keseluruhan. Hal ini sangat penting terutama untuk konektor, sensor, dan rakitan PCB dengan komponen yang menonjol.

2. Bangun Rongga di Sekitar Produk

Rongga khusus dapat mengontrol posisi setiap bagian sekaligus menciptakan pemisahan antara komponen yang berdekatan. Geometri rongga harus menyeimbangkan retensi dan aksesibilitas. Penempatan yang terlalu longgar memungkinkan pergerakan, sedangkan geometri yang terlalu ketat dapat mempersulit bongkar muat.

3. Pertimbangkan Ketebalan Dinding

Ketebalan dinding mempengaruhi kekakuan baki, berat dan perilaku pembentukan. Rongga besar dan struktur dalam mungkin memerlukan pertimbangan yang cermat terhadap distribusi material selama thermoforming. Oleh karena itu, ketebalan harus dievaluasi bersamaan dengan arah pembentukan dan geometri baki akhir.

4. Tambahkan Fitur Susun atau Bersarang

Baki elektronik yang dapat digunakan kembali sering kali perlu ditumpuk saat diisi dan disarang saat kosong. Fitur-fitur ini dapat mengurangi kompleksitas penyimpanan dan meningkatkan efisiensi penanganan, namun geometrinya perlu dirancang agar baki yang ditumpuk tetap stabil dan rongga tidak saling mengganggu.

5. Lindungi Permukaan Sensitif

Komponen mungkin memiliki rumah terbuka, konektor, lensa, pin, atau permukaan akhir yang memerlukan kontak terkontrol. Jika diperlukan, baki dapat dikonfigurasi dengan sisipan pelindung atau fitur bantalan tertentu sehingga produk dapat ditopang tanpa adanya kontak permukaan yang tidak perlu.

6. Rencana Penanganan Otomatis

Pabrik elektronik dapat memindahkan baki secara manual, dengan gerobak, konveyor, atau peralatan penanganan otomatis. Struktur baki harus kompatibel dengan proses yang dimaksudkan, termasuk titik akses, tinggi penumpukan, orientasi dan arah pemuatan.

Geometri

Dimensi, rongga, kedalaman, jarak, bukaan, dan keliling baki harus sesuai dengan komponen dan lingkungan pengemasan.

Spesifikasi Listrik

Kisaran resistansi permukaan yang diperlukan harus ditentukan sesuai dengan karakteristik ESD yang diperlukan untuk aplikasi spesifik.

Penanganan

Pemuatan, pembongkaran, penumpukan, penumpukan, inspeksi dan pergerakan sisi garis harus dipertimbangkan selama desain.

Perlindungan

Area kontak, fitur bantalan, dan bentuk rongga dapat disesuaikan untuk mengurangi gerakan dan kontak fisik yang tidak diinginkan.

Oleh karena itu, desain baki yang paling andal bersifat khusus untuk aplikasi. Mereka tidak bergantung pada pola rongga tetap ketika produk itu sendiri memiliki bentuk unik atau persyaratan penanganan khusus.

Mengapa Thermoforming Berguna untuk Baki Elektronik?

Thermoforming sangat berguna ketika kemasan elektronik memerlukan rongga khusus, permukaan besar, kontur melengkung, atau dimensi baki lebar. Lembaran termoplastik yang dipanaskan dapat dibentuk di atas perkakas untuk menciptakan struktur khusus produk tanpa memaksa setiap aplikasi ke dalam format standar kecil.

Hal ini penting untuk elektronik karena kemasan komponen dapat bervariasi dari komponen kecil hingga rakitan yang lebih besar dan sistem multi-bagian. Satu baki mungkin memerlukan kisi-kisi dengan rongga kecil, sementara baki lainnya mungkin memerlukan kantong yang dalam untuk rakitan yang lebih besar.

Kemampuan Format Besar

Kemasan thermoformed dapat diproduksi dengan dimensi hingga sekitar 1300 × 750 × 740 mm, tergantung pada struktur baki aktual dan persyaratan produksi. Kemampuan pembentukan yang luas ini berguna ketika sistem pengemasan mencakup perakitan besar atau beberapa zona produk.

Tata Letak Rongga yang Disesuaikan

Thermoforming memungkinkan pola rongga dikembangkan di sekitar susunan produk. Masing-masing rongga dapat diberi jarak sesuai dengan dimensi komponen, dan keseluruhan tapak baki dapat disesuaikan dengan struktur pengangkutan atau penyimpanan yang ada.

Fleksibilitas Pengembangan

Produk elektronik dapat berubah seiring perkembangannya. Posisi konektor, dimensi housing, konfigurasi PCB, dan pengaturan aksesori semuanya dapat direvisi. Pendekatan thermoforming yang fleksibel dapat mendukung proyek pengembangan tertentu yang memerlukan peralatan khusus dan struktur format luas.

Variasi Bahan

hal, PET, PS dan termoplastik lain yang sesuai dapat dipertimbangkan dalam proses thermoforming. Hal ini memungkinkan persyaratan listrik, mekanik dan visual baki dievaluasi bersama.

Integrasi Dengan Fitur Pengemasan

Konsep pembentukannya dapat menggabungkan area penempatan, struktur susun, bukaan, dan detail fungsional lainnya. Jika diperlukan perlindungan permukaan tambahan, bahan bantalan pilihan juga dapat diintegrasikan ke dalam desain kemasan.

Thermoforming paling berguna ketika geometri kemasan harus mengikuti produk dengan cermat daripada memaksakan komponen kompleks ke dalam format baki umum.

Proses manufaktur tetap harus dipilih berdasarkan geometri produk, perilaku kelistrikan yang diperlukan, kuantitas produksi, dan strategi pengemasan secara keseluruhan. Thermoforming adalah pilihan proses dan bukan jawaban universal untuk setiap aplikasi pengemasan elektronik.

Dimana Baki ESD Biasa Digunakan?

Baki thermoformed yang dikontrol ESD dapat mendukung banyak tahapan produksi dan logistik elektronik. Struktur pastinya bergantung pada apakah kemasan tersebut dimaksudkan untuk penyimpanan, inspeksi, pergerakan lini produksi, pergantian atau transportasi.

Komponen elektronik:konektor, sensor, komponen terkait PCB, komponen semikonduktor, dan produk sensitif statis lainnya dapat diatur dalam rongga khusus.
Penanganan PCB:papan sirkuit dan rakitan elektronik dapat didukung selama penyimpanan sementara, pemindahan, dan pergerakan jalur produksi.
Komponen elektronik presisi:rongga individu dapat membantu menjaga posisi terorganisir untuk komponen dengan persyaratan penanganan yang ditentukan.
Manufaktur SMT:baki pergantian yang dapat digunakan kembali dapat mendukung pergerakan berulang antar tahap produksi yang memerlukan perilaku elektrostatis yang terkendali.
Komponen optoelektronik:kemasan dapat dikonfigurasi untuk komunikasi optik dan rakitan optoelektronik dengan kondisi ESD yang ditentukan.
Peralatan elektronik industri:komponen dan rakitan besar dapat diatur untuk penyimpanan, pengangkutan internal, dan penanganan terkendali.

Pemeriksaan Komponen

Kemasan yang berorientasi pada inspeksi mendapat manfaat dari penempatan yang terorganisir dan akses yang jelas ke komponen. Jika transparansi merupakan hal yang penting, PET dapat dipertimbangkan untuk struktur yang memungkinkan operator melihat produk saat produk masih berada di dalam baki.

Perputaran SMT dan Lini Produksi

Lingkungan produksi dapat melibatkan pergerakan baki berulang kali antar tahapan proses. PP dapat dipertimbangkan jika ketahanan lelah, ketahanan benturan, dan perilaku suhu sejalan dengan persyaratan penanganan berulang.

Penanganan PCB dan Perakitan

Papan sirkuit dan rakitan dapat memiliki dimensi lebih besar dan fitur pemasangan yang rapuh. Oleh karena itu, rongga baki harus menopang papan tanpa menyentuh komponen yang tidak dirancang untuk menahan beban.

Kemasan Optoelektronik

Komponen komunikasi optik dapat memiliki permukaan sensitif dan dimensi yang presisi. Struktur pengemasannya harus mempertimbangkan orientasi komponen, zona kontak, pemisahan, dan sifat elektrostatis yang diperlukan.

Bagaimana Kebersihan dan Perlindungan Produk Bekerja Sama?

Kemasan elektronik bukan hanya perangkat pengontrol ESD. Kebersihan juga penting, terutama ketika komponen terkena debu, partikel, atau kontaminasi permukaan selama produksi. Oleh karena itu, desain kemasan harus memperhatikan perilaku elektrostatis dan kebersihan fisik baki.

Lingkungan produksi yang bersih dapat membantu mengontrol adhesi debu selama pembuatan baki. Penanganan material, pembentukan, pemangkasan dan penyimpanan harus dikelola secara konsisten sehingga baki yang sudah jadi sesuai untuk aplikasi elektronik yang dimaksudkan.

Kontrol Area Kontak

Tidak semua permukaan komponen harus bersentuhan dengan kemasan secara merata. Beberapa produk memiliki permukaan kosmetik yang sudah jadi, kontak terbuka, permukaan optik, atau tonjolan sensitif. Desain rongga dapat membatasi kontak yang tidak perlu dan menjauhkan area sensitif dari tepi struktural.

Gunakan Sisipan Pelindung Jika Sesuai

Desain kemasan tertentu dapat menggunakan bahan bantalan seperti spons yang memerlukan lapisan kontak lunak tambahan. Pendekatan ini dapat membantu mengurangi kontak permukaan dan tanda penanganan untuk produk dengan tampilan atau sensitivitas kontak lebih tinggi.

Pertahankan Praktik Penanganan yang Bersih

Kinerja pengemasan dipengaruhi oleh apa yang terjadi setelah produksi maupun selama produksi. Penyimpanan yang bersih, praktik pemuatan yang terkontrol, dan prosedur penanganan yang tepat dapat membantu menjaga kondisi baki yang diinginkan sebelum mencapai komponen.

Pertimbangkan Penggunaan Kembali

Baki yang dapat digunakan kembali mungkin melewati banyak siklus penanganan. Jika penggunaan kembali merupakan bagian dari sistem pengemasan, desain harus mempertimbangkan kelelahan, pembersihan berulang, penumpukan, dan pemuatan berulang. PP dapat berguna dalam aplikasi dimana karakteristik tersebut selaras dengan kinerja listrik dan mekanik yang diperlukan.

Prinsip kebersihanPengendalian dan kebersihan ESD harus dievaluasi sebagai persyaratan pengemasan yang saling melengkapi, terutama untuk komponen presisi dan penanganan lini produksi.

Manajemen mutu berbasis ISO dapat memberikan kerangka terstruktur untuk pengendalian proses, sementara pengujian pihak ketiga yang berlaku dapat digunakan untuk menilai karakteristik bahan atau produk yang relevan sesuai dengan kebutuhan pelanggan.

Informasi Apa yang Dibutuhkan untuk Pengembangan Kustom?

Baki yang disesuaikan berfungsi paling baik jika desain kemasan dimulai dengan informasi yang jelas tentang produk dan proses penanganannya. Semakin lengkap inputnya, semakin mudah untuk menentukan geometri rongga, arah material, rentang resistansi, dan struktur baki secara keseluruhan.

Definisikan produknya.Cantumkan dimensi produk, bentuk keseluruhan, tonjolan kritis, dan area apa pun yang harus bebas dari kontak.
Tentukan lingkungan penanganan.Jelaskan apakah baki digunakan untuk penyimpanan, pemindahan manual, pergantian lini produksi, inspeksi, penumpukan atau transportasi.
Tentukan persyaratan ESD.Nyatakan kisaran ketahanan permukaan yang diperlukan atau persyaratan pengemasan yang berlaku untuk komponen tersebut.
Tentukan dimensi baki.Berikan keseluruhan panjang, lebar, tinggi yang diinginkan dan batasan apa pun yang diberlakukan oleh kontainer pengangkut atau peralatan produksi.
Tentukan struktur rongga.Tentukan jumlah rongga, kedalaman rongga, jarak, orientasi dan arah pemuatan produk.
Tentukan fungsi tambahan.Identifikasi persyaratan penumpukan, sarang, bantalan, fitur pemosisian, bukaan, label, atau logo jika berlaku.
Tinjau arah materi.Bandingkan PP, PET, dan PS dengan persyaratan kelistrikan, mekanis, suhu, dan tampilan aplikasi.

Gambar dan Data Dimensi

Gambar teknik dapat memberikan informasi yang tepat tentang dimensi kritis, toleransi, dan antarmuka komponen. Spesifikasi dimensi juga berguna bila produk memiliki geometri yang relatif sederhana.

Informasi Produk Fisik

Produk fisik dapat membantu memperjelas bentuk tidak beraturan, permukaan kontak aktual, transisi ketinggian, dan komponen menonjol yang mungkin sulit dijelaskan hanya melalui dimensi dasar. Tujuannya adalah untuk memahami sampul paket sebenarnya sebelum desain rongga diselesaikan.

Peralatan Pengemasan dan Logistik

Baki juga harus dirancang sesuai dengan cara pergerakannya melalui pabrik. Dimensi kontainer, tinggi penumpukan, kedalaman sarang, jarak bebas konveyor, dan akses operator semuanya dapat memengaruhi bentuk akhir.

Oleh karena itu, spesifikasi proyek harus menggambarkan keseluruhan perjalanan baki, mulai dari pemuatan hingga penyimpanan dan pemindahan lini produksi hingga tahap pengemasan atau pengangkutan akhir. Pandangan yang lebih luas ini membantu mencegah desain rongga menyelesaikan hanya satu langkah proses.

Apa yang Harus Diperiksa Sebelum Pengiriman?

Baki elektronik yang sudah jadi harus diperiksa dari sudut pandang kelistrikan dan fisik. Baki dapat memenuhi dimensi yang diinginkan namun gagal mempertahankan karakteristik resistansi yang disyaratkan, seperti halnya baki dapat memenuhi rentang resistansi saat mengalami masalah rongga atau penumpukan.

Bidang Kualitas	Apa yang Harus Diperiksa	Mengapa Itu Penting
Resistensi permukaan	Periksa kisaran hambatan listrik yang ditentukan dengan peralatan pengujian yang sesuai.	Mengonfirmasi bahwa kemasan akhir mengikuti spesifikasi ESD yang disyaratkan.
Ukuran	Verifikasi panjang baki, lebar, tinggi, dimensi rongga, dan jarak kritis.	Mendukung penempatan komponen yang tepat dan kompatibilitas dengan sistem pengemasan.
Akurasi bentuk	Periksa bentuk rongga, sudut, dinding, bukaan dan profil yang terbentuk.	Membantu memastikan perlindungan fisik dan kinerja pemuatan yang konsisten.
Kondisi permukaan	Periksa cacat yang terlihat, kontaminasi, dan kebersihan baki secara keseluruhan.	Mendukung persyaratan penanganan elektronik yang presisi.
Menumpuk atau bersarang	Pastikan baki sejajar dengan benar ketika ditumpuk atau disarangkan.	Meningkatkan stabilitas penanganan dan kompatibilitas penyimpanan.
Fitur pelindung	Verifikasi area bantalan, struktur posisi, dan zona kontak produk.	Membantu mengurangi gerakan dan kontak yang tidak diinginkan dengan komponen sensitif.

Verifikasi Listrik

Kisaran resistansi permukaan yang ditentukan dapat diperiksa dengan peralatan pengujian resistansi yang sesuai. Verifikasi harus dilakukan sesuai dengan metode pengujian dan persyaratan pengemasan yang berlaku.

Verifikasi Dimensi

Dimensi kritis harus diukur berdasarkan persyaratan desain yang disepakati. Perhatian khusus harus diberikan pada kedalaman rongga, posisi rongga, keliling baki, dan fitur apa pun yang berhubungan langsung dengan komponen atau peralatan penanganan eksternal.

Pemeriksaan Kebersihan

Baki yang sudah jadi harus diperiksa untuk melihat adanya kontaminasi dan serpihan material. Hal ini terutama relevan untuk kemasan elektronik dimana kebersihan dapat mempengaruhi lingkungan penanganan.

Konsistensi Produksi

Manajemen mutu harus mencakup masukan material, kondisi pembentukan, pemangkasan, inspeksi dan penanganan produk jadi. Proses yang berulang penting karena karakteristik listrik dan fisik baki harus tetap konsisten selama produksi.

Jika diperlukan, bahan mentah dan produk jadi juga dapat menjalani pengujian pihak ketiga yang berlaku. Ruang lingkup pengujian yang tepat harus ditetapkan sesuai dengan persyaratan teknis pelanggan dan aplikasi elektronik yang dimaksudkan.

	Prinsip pemeriksaan akhirVerifikasi kinerja kelistrikan, dimensi, geometri rongga, kondisi permukaan, perilaku penumpukan, dan fitur pelindung secara bersamaan daripada hanya memeriksa satu spesifikasi.

Untuk gambaran yang lebih luas tentang kemampuan pengemasan thermoformed yang disesuaikan, kunjungiKemasan Termoplastik Anti-Statisdan membandingkan bahan yang dibutuhkan, kisaran ketahanan, struktur baki, dan kondisi aplikasi sebelum menyelesaikan spesifikasi pengemasan.

Pertanyaan yang Sering Diajukan

Q1. Berapa kisaran resistansi permukaan yang dapat ditentukan?

Kemasannya dapat dikonfigurasi dalam rentang resistansi permukaan dari 1,0×10⁴Ω hingga 1,0×10¹¹Ω. Spesifikasi yang sesuai bergantung pada komponen elektronik, persyaratan perlindungan ESD, dan lingkungan penanganan.

Q2. Bahan apa yang cocok untuk baki ESD?

hal dapat dipertimbangkan ketika ketahanan lelah lentur, ketahanan benturan, ketahanan suhu, dan penanganan berulang merupakan hal yang penting. PET cocok jika transparansi dan kekakuan merupakan prioritas, sedangkan PS dapat dipertimbangkan untuk struktur baki komponen elektronik umum. Pilihan akhir harus didasarkan pada penerapan sebenarnya.

Q3. Bisakah baki dirancang untuk penanganan SMT?

Ya. Baki thermoformed berbasis PP dapat digunakan untuk penanganan komponen terkait SMT dan aplikasi pergantian yang memerlukan penanganan berulang, ketahanan terhadap benturan, dan sifat elektrostatis yang terkontrol.

Q4. Berapa ukuran maksimal kemasan thermoformed?

Kemasan thermoformed dapat mencapai ukuran sekitar 1300 × 750 × 740 mm, tergantung pada geometri baki, bahan, pengaturan perkakas, dan persyaratan produksi yang sebenarnya.

Q5. Bisakah tata letak rongga disesuaikan untuk komponen yang berbeda?

Ya. Dimensi baki, bentuk rongga, kedalaman rongga, area posisi, ketebalan dinding, struktur susun, dan detail fungsional lainnya dapat dikembangkan berdasarkan dimensi komponen dan lingkungan penanganan.

Q6. Bisakah warna baki berbeda diproduksi?

Ya. Warna dapat disesuaikan sesuai dengan desain kemasan dan persyaratan aplikasi. Warna yang dipilih juga harus mempertimbangkan karakteristik material dan spesifikasi ESD yang diperlukan.

Q7. Bisakah logo atau tanda pengenal ditambahkan?

Ya. Pencetakan logo, identifikasi produk, dan persyaratan penandaan yang dipilih dapat dimasukkan ke dalam desain kemasan yang disesuaikan jika diperlukan.

Q8. Bisakah struktur bertumpuk dan bertumpuk diintegrasikan?

Ya. Fitur penumpukan dan sarang dapat dirancang sesuai dengan dimensi baki, pengaturan rongga, dan kebutuhan logistik. Fitur-fitur ini harus dievaluasi bersama dengan kondisi baki yang dimuat dan dibongkar.

Q9. Bisakah bahan bantalan ditambahkan?

Desain tertentu dapat menggunakan bahan bantalan seperti spons jika lapisan kontak lunak tambahan berguna untuk produk kemasan. Penempatan dan material harus dipilih sesuai dengan permukaan komponen dan persyaratan penanganan.

Q10. Informasi apa yang harus disediakan untuk baki khusus?

Informasi yang berguna mencakup dimensi komponen, gambar, detail fisik produk, kisaran ketahanan yang diperlukan, ukuran baki, tata letak rongga, lingkungan penanganan, preferensi material, persyaratan penumpukan atau penyatuan, serta tampilan atau detail penandaan yang diinginkan.

Bangun Baki ESD di Sekitar Aplikasi Elektronik Sebenarnya

Kemasan elektronik menjadi lebih andal ketika kebutuhan listrik dan struktur fisik dikembangkan secara bersamaan. Ketahanan permukaan, pilihan material, geometri rongga, ketebalan dinding, posisi produk, kebersihan dan kondisi penanganan semuanya berkontribusi pada spesifikasi kemasan akhir.

Ringkasan proyek yang jelas dapat mencakup dimensi komponen, gambar, rentang resistansi yang diperlukan, tapak baki, tata letak rongga, persyaratan penumpukan, dan kondisi produksi. Detail ini memudahkan pengembangan struktur pengemasan yang sesuai dengan proses elektronik sebenarnya dibandingkan mengandalkan format baki umum.

Untuk persyaratan pengemasan thermoformed ESD yang disesuaikan,pelajari lebih lanjut tentang ShunxinDanhubungi kami untuk mendiskusikan kebutuhan kemasan elektronik Anda.

Bahan akhir, ketahanan, geometri dan spesifikasi produksi harus dikonfirmasi sesuai dengan komponen, proses penanganan dan persyaratan kualitas yang berlaku.
